Το Vibro TiLe είναι ένα ευέλικτο πλακίδιο από καουτσούκ που αντικραδαίνει, με στόχο την απομόνωση της μετάδοσης ανεπιθύμητων κραδασμών από μηχανολογικό εξοπλισμό και άλλες πηγές.

Το Vibro-TiLe είναι ένα πολυλειτουργικό αντικραδασμικό πλακίδιο κατασκευασμένο από καουτσούκ ειδικής σύνθεσης . Ο καινοτόμος σχεδιασμός του πραγματοποιήθηκε από το Τμήμα Έρευνας και Ανάπτυξης της ΑΛΦΑ Ακουστική Α.Ε. με στόχο την ευκολία εφαρμογής και την ικανότητα κάλυψης μιας ευρείας περιοχής φόρτωσης. Λόγω του ειδικού σχήματός του, προσφέρει σημαντική συστολή με το εφαρμοζόμενο φορτίο. Έτσι, το Vibro Tile επιτυγχάνει υψηλό ποσοστό μείωσης των κραδασμών και των κραδασμών που προκαλούνται από τη χρήση μηχανολογικού εξοπλισμού (έως και 85%).

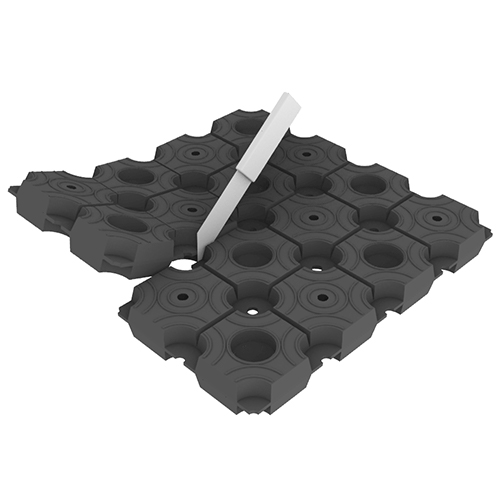

Για να υπάρχει ευελιξία στην επιλογή της απαιτούμενης ποσότητας, το προϊόν διατίθεται σε πλάκες παραγγελίας 200x200 mm, που αποτελούνται από 16 πλακίδια βάσης. Μπορούν να κοπούν πολύ εύκολα σε κομμάτια ανάλογα με τις συγκεκριμένες ανάγκες κάθε εφαρμογής. Διαθέτουν ειδικά διαμορφωμένες κωνικές εγκοπές όπου μπορούν εύκολα να τοποθετηθούν βίδες M6-M8 και M10 και να στερεωθούν στο μηχάνημα. Διατίθενται επίσης κωνικές εγκοπές για στερέωση στο δάπεδο (όπου απαιτείται) μέσω κατάλληλων συνδετήρων.

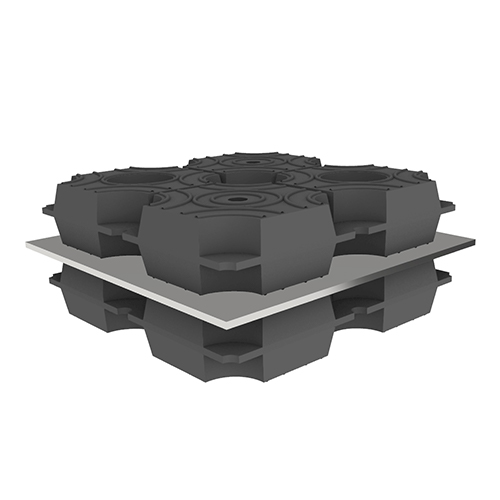

Ο πρωτότυπος σχεδιασμός του Vibro Tile αποτρέπει τη δημιουργία ηχογεφυρών ακόμα και όταν χρησιμοποιούνται βίδες που περνούν για τη στερέωση. Για ακόμη μεγαλύτερη μείωση των κραδασμών, μπορεί να χρησιμοποιηθεί σε πολλαπλές στρώσεις με την εισαγωγή κατάλληλης χαλύβδινης πλάκας για πιο ομοιόμορφη κατανομή του φορτίου. Με αυτόν τον τρόπο, οι πολλαπλές στρώσεις συμβάλλουν στην αύξηση της ονομαστικής παραμόρφωσης και της αποτελεσματικότητας της απομόνωσης των κραδασμών.

ΔΙΑΣΤΑΣΕΙΣ:
Πλακάκι βασικής δομής: 50 x 50 mm x 20 mm (Ύψος)
Διατίθεται σε φύλλα 200 x 200 x 20mm

(4×4=16 πλακάκια βασικής δομής)

ΠΛΕΟΝΕΚΤΗΜΑΤΑ:
– Αρθρωτός σχεδιασμός για ευελιξία στις επιλογές φορτίου

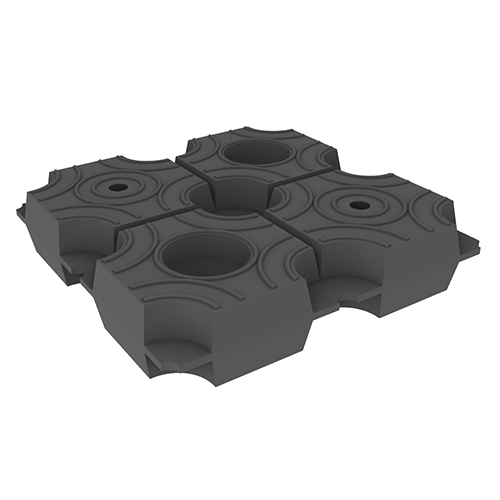

– Μεμονωμένα τεμάχια 50 x 50 mm μπορούν εύκολα να κοπούν για να σχηματίσουν το απαιτούμενο σχέδιο στήριξης

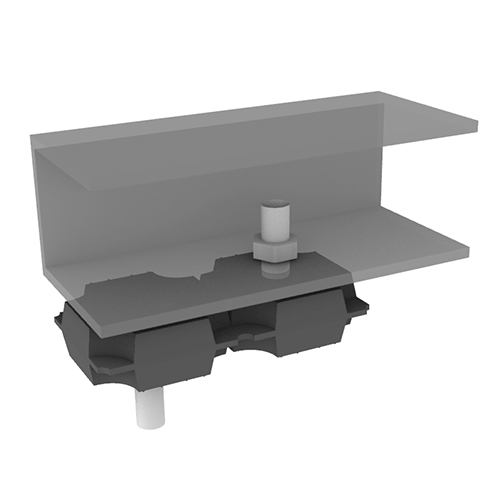

– Όταν χρησιμοποιείται με βίδες διέλευσης, μετατρέπεται εύκολα σε εύκαμπτη βάση στήριξης
– Επαναχρησιμοποιήσιμο σε περίπτωση μετεγκατάστασης του μηχανήματος
– Εύκολη εγκατάσταση
– Μεγάλο εύρος χωρητικότητας φορτίου
– Οικονομικό και αποδοτικό

ΤΥΠΙΚΕΣ ΕΦΑΡΜΟΓΕΣ:
Τα πλακίδια Vibro-Tile είναι κατάλληλα για χρήση κάτω από συμπιεστές, μονάδες HVAC, αντλίες, ανεμιστήρες, κλιματιστικές μονάδες, αντλίες θερμότητας, γεννήτριες, μετασχηματιστές, πρέσες κ.λπ.

ΕΦΑΡΜΟΓΗ:

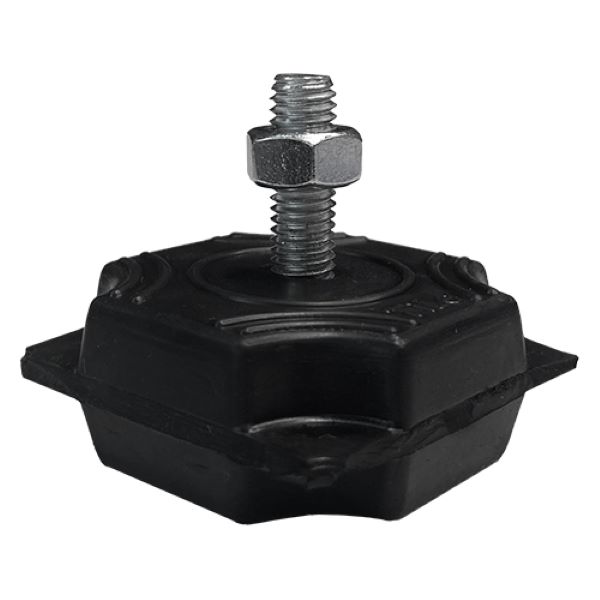

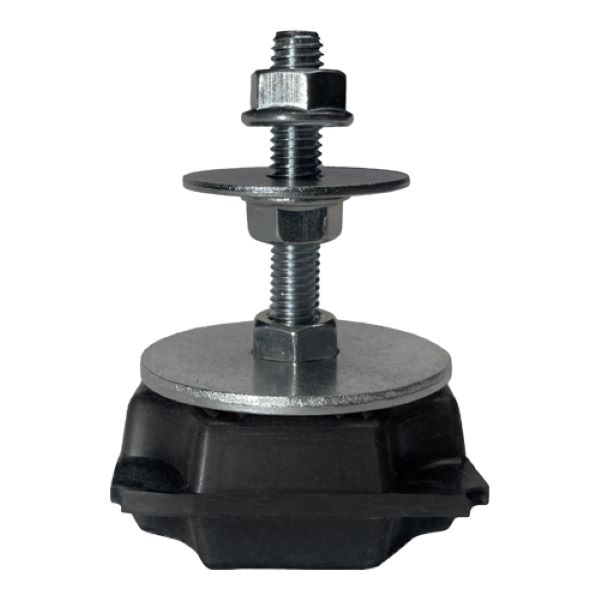

Στις περισσότερες εφαρμογές, το Vibro-Tile μπορεί να παραμείνει σταθερό λόγω της αυξημένης τριβής του (κυκλικοί δακτύλιοι στην επιφάνειά του). Για εφαρμογές όπου απαιτείται μηχανική στερέωση, υπάρχουν ειδικά σχεδιασμένες προ-τρυπημένες οπές για να χωρέσουν βίδες M6-M10 για στερέωση στο μηχάνημα ή/και στο δάπεδο. Αυτές οι οπές έχουν σχεδιαστεί με τέτοιο τρόπο ώστε να μην αλλοιώνουν την απόδοση της αντικραδασμικής συσκευής.

Σημείωση: Συνιστάται η βάση του μηχανήματος να καλύπτει ολόκληρη την επιφάνεια του ελαστικού μαξιλαριού Vibro TiLe, διαφορετικά μειώστε το εφαρμοζόμενο φορτίο.
